Nous avons choisi de faire une transmission par courroie crantée.
C'est un moyen simple à mettre en œuvre.
Les poulies crantées peuvent facilement être moulées.
Ces courroies sont d'un prix abordable.
Le choix du moteur et de sa démultiplication c'est porté sur un moto réducteur 1/50 de chez RADIO SPARE
|
 |
 |

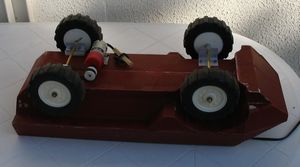

Les tests de motorisation se sont fait sur le master en bois auquel nous avons ajouté un train avant que nous n'avons pas rendu directionnel. La vitesse obtenue fut trop importante. Nous avons donc décidé de diviser cette vitesse par deux en remplaçant la poulie du train arrière par une deux fois plus grande. Nous obtenons ainsi une démultiplication de 1/100. La vitesse du VAB n'a pas été mesurée mais à l'œil correspond à notre cahier des charges.
|
 |
 |
Les essais étant concluants l'ensemble de la transmission est monté sur le modèle.
|
 |
 |

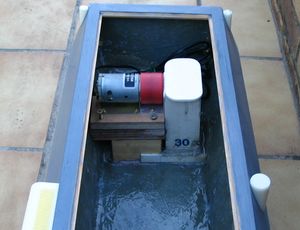

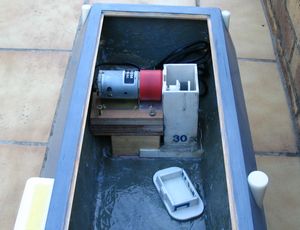

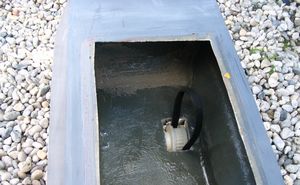

Afin que l'eau ne rentre pas dans le modèle nous avons confectionné un puit. L'axe du moteur se trouve au-dessus de la ligne de flottaison. Nous avons ajouté un bouchon pour éviter tout risque de projection d'eau.
|
